通用字符叠加软件配置

通用字符

在使用本软件之前，请将叠加器主机与电脑通过交换机或路由器连接到同一局域网。启动NE-GQ-OSD-HIK配置程序V，确保HCNetSDK.dll文件和HIKPASS.exe程序位于主软件同目录中，以保证功能正常运行。

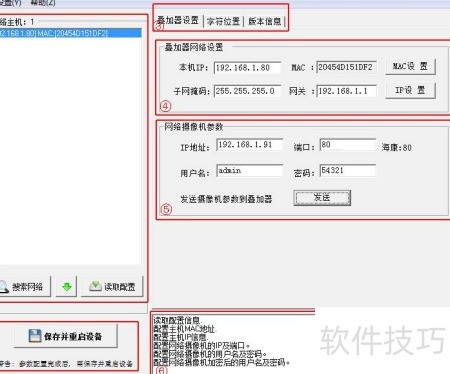

- 编号 名称 备注

- 网络主机经搜索定位用户设备，选定后读取其配置信息。

- 保存用户配置信息，重启叠加器主机完成设置。

- 软件设置中的信息配置选项

- 设置叠加器的IP地址、MAC地址、子网掩码及网关等网络参数

- 设置网络摄像机的IP地址、端口号、用户名及登录密码。

- 显示软件在配置时的运行状态信息。

- 可自定义字符显示数量及位置

- 设备名称设置，软件与硬件版本信息显示

- 叠加器主机与网络摄像机的参数详情

连接叠加器主机后，只需轻触搜索网络并定位设备信息，随后选择目标主机即可轻松获取其详细配置信息；或按下读取配置按钮进行精准操作。

- 叠加器配置

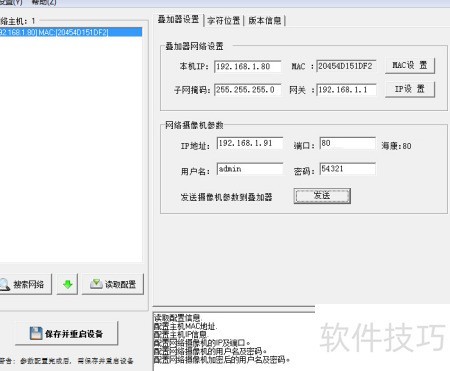

根据实际情况调整叠加器的网络参数，避免相同IP地址导致的地址冲突。完成后，按照步骤开启MAC设置和IP设置功能并保存更改。

根据现场实际情况调整网络摄像机参数，使用专用IP查询工具找到并确认摄像机的IP地址，确保与其他局域网设备的IP地址不冲突，从而避免数据交换的干扰。同时，务必与摄像机内置的用户名和密码保持一致，以便于顺畅访问和管理。

完成了配置，点击发送后，当看到底部出现已配置网络摄像机加密的用户名和密码时，意味着基本设置已经完成。

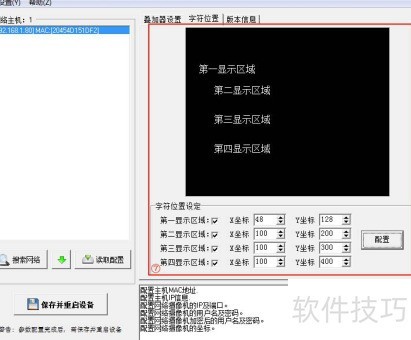

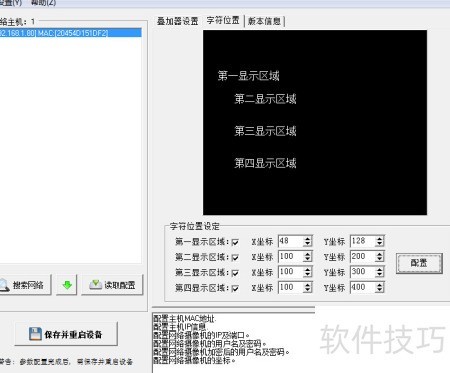

用户可以根据自己的喜好，通过输入X和Y坐标的数值或者移动背景中的白色文本框的位置，灵活调整字符的显示位置。此外，用户还可以根据需求选择性地增加或减少叠加字符的数量，以满足特定的展示效果。

18、 设置完毕后点击配置，待软件下方显示配置网络摄像机的坐标即表示字符位置已设置成功。

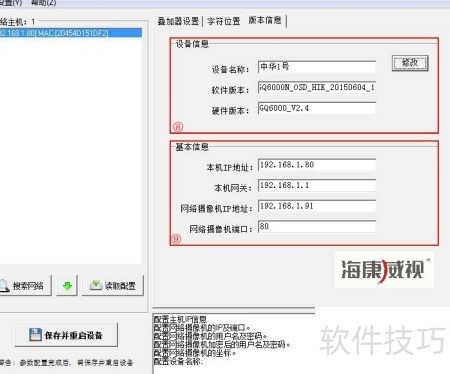

用户可根据需要更改设备的名字，确认完成后再点击“修改”按钮。此时，如果在软件底部看到新添加的设备名字，说明设备名称已经成功更新。同时，软件顶部会展示当前所使用的最新软件版本信息，而下方则是产品硬件的版本详情。

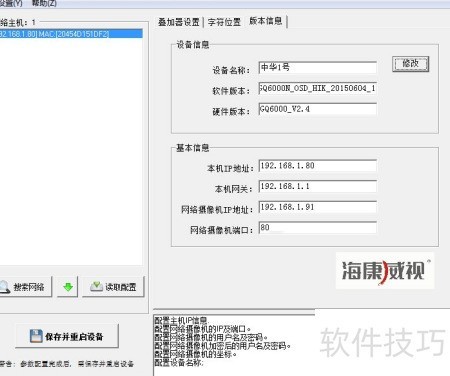

查看叠加器主机与网络摄像机的基本参数信息，方便用户核对。如有错误，返回设置界面调整后，点击“保存”并重启设备，后重新搜索网络，选择当前主机信息即可完成校正。

- 确认所有配置正确后，点击保存并重启设备，随后开始测试软件设置。

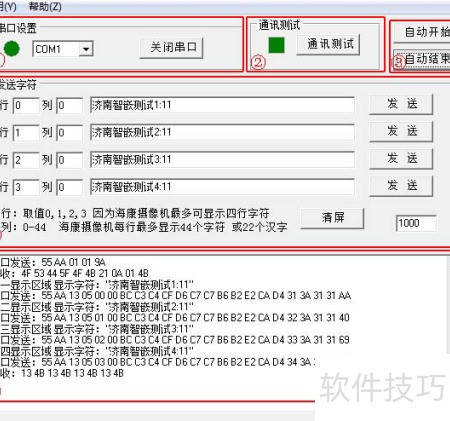

在配置之前，请务必通过配置线将电脑的串口与设备进行对接，并确保设备已通电。然后，在光盘中启动NE-GQ-OSD测试程序软件，并选择合适的COM端口（软件会自动识别可用端口）。点击通讯测试，当左侧窗口变绿时，表示连接成功，你将能够进入后续的设置环节。

- 编号 名称 描述

- 选择端口号并打开串口，指示灯显示连接状态。

- 检测设备连接状态是否正常

- 测试模式中可设置自动发送消息，到达指定条件后自动停止发送。

- 用户可编辑发送内容，软件自动控制发送速度，并支持清屏设置功能。

- 显示字符传输时的实时运行状态
