CAD绘制取料机设计图

详解CAD中绘制取料机图形符号的操作步骤。

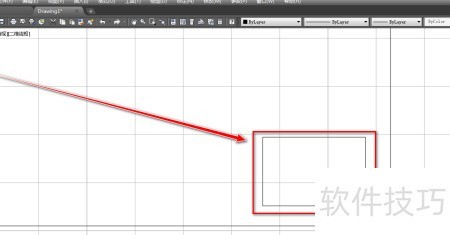

启动CAD软件，用矩形命令在绘图区域绘制一个矩形。

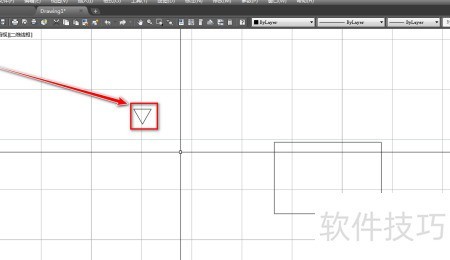

在绘图区域中，用多边形工具绘制一个三角形。

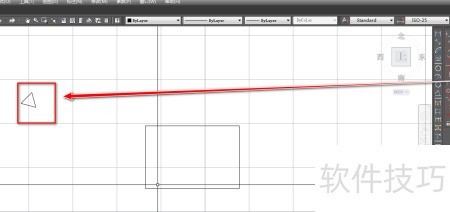

用旋转工具将三角形顺时针旋转45度，效果所示。

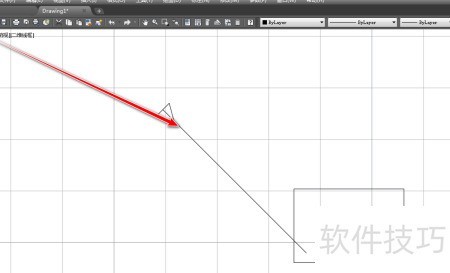

用直线工具，从三角形某边中点出发画一条斜线。

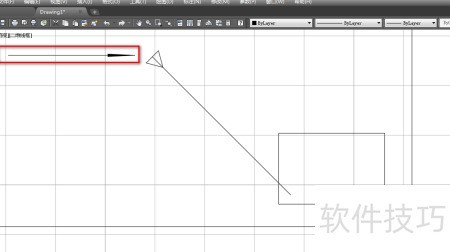

用多段线工具在图形左侧画一条水平箭头线。

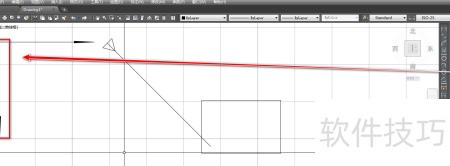

用旋转工具复制并旋转箭线，角度为-90度。

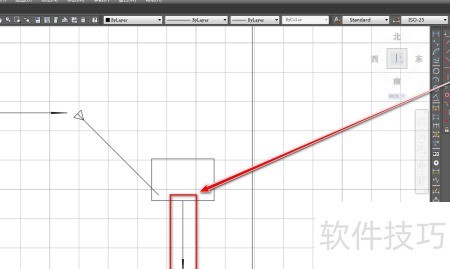

用移动工具将箭头线段精准移至矩形底边中点处。

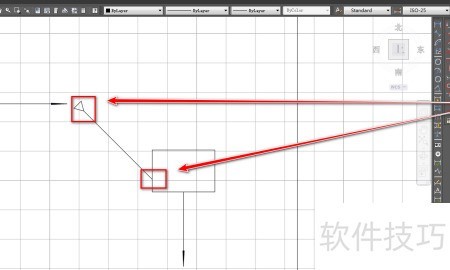

使用修剪工具，清除内部矩形区域的多余线条，即可得到所需图形符号，效果见下。
