Revit MEP 2009实战教程

介绍Revit MEP 2009中消防设备的导入、精确定位及水管属性配置方法。

设计栏中的水管选项模块包含三种卫浴和消防系统，功能完全一致；这一设计旨在满足不同专业需求，确保各项目独立调用。操作路径为：设计栏→管道→水管。在类型选择器下拉列表中，直接选中所需规格的水管类型。

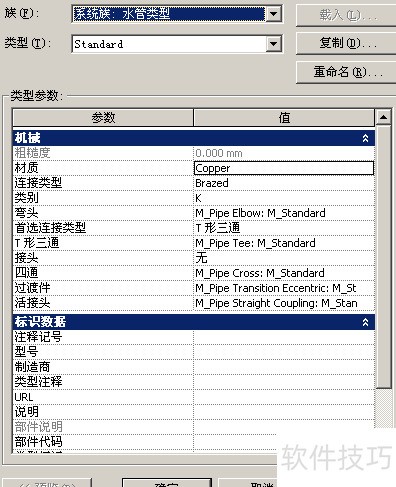

点击设置按钮，进入图元属性对话框；再点击编辑/新建，打开类型属性对话框。

在选项栏下拉列表中选择管道直径。

点击调整当前标高以上的高程位置。

点击选项按钮，进入布局选项对话框，调整水管绘制相关参数。

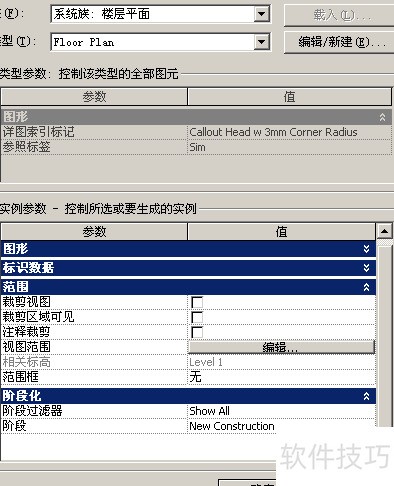

绘制空调水管的操作流程与风管类似，但需特别关注管道坡度的合理设置。由于水系统中各段管道标高差异显著，在默认视图范围下，部分管段可能超出当前平面视图的显示区域，影响绘图准确性与效率。为了确保全程可见、便于精准布管，建议提前调整视图范围。具体操作如下： 定位目标平面视图：在项目浏览器中找到你的目标平面视图。 右键选择属性：点击目标平面视图，选择“属性”进行打开。 修改视图范围：在弹出的图元属性对话框中，修改视图范围参数，适当扩大剖切面与视图深度。 使所有相关管道均处于可视范围内：这样可以使所有相关管道都处于可视范围内，从而提升建模效率与图纸质量。通过这些步骤，你可以确保在绘制空调水管时，所有的管道都能准确地显示在视图中，有助于提高绘图效率和图纸质量。

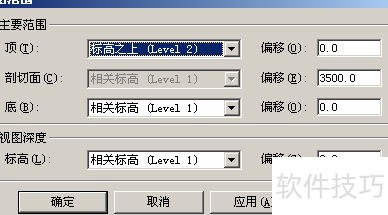

在范围框的视图范围栏中单击编辑，即可打开视图范围对话框。

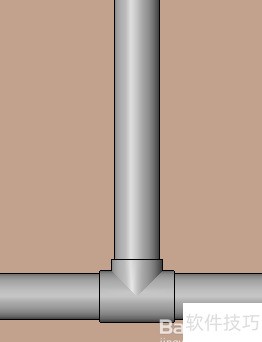

在设计栏选择管道水管命令，属性设置后，点击平面视图立即绘制。立管调整高度，系统自动创建相应立管。

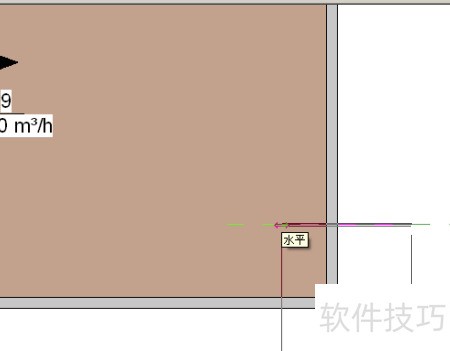

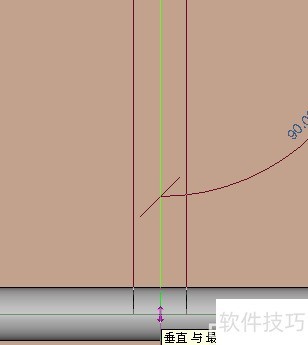

当管道需连接或延长时，通过端点拖拽或直接绘制实现；在相交时，应精准捕捉参考线，操作方式与风管相似。
