地面站相机配置指南

以下是地面站相机的设置操作方法，希望能对大家有所帮助，感谢观看。

准备工作的关键在于硬件的充分准备：确保使用合适的伺服或继电器端口来转换相机所需的数据格式，并根据硬件和相机的兼容性进行精确参数配置。

将相机触发器接入飞控的AUX端口，实现地面站连接与快门控制；Pixhawk有可调式AUX接口，适用于伺服、继电器及数字输入输出，满足各种外设需求。

- AUX1至AUX6在Mission Planner中对应SERVO9到SERVO14，例如AUX2接口的功能设置为SERVO10_FUNCTION。

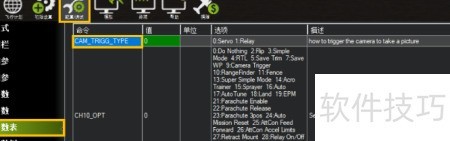

- 连接飞控后，打开Mission Planner，选择配置/调试进入参数列表，查找CAM_TRIGG_TYPE，设置触发输出类型。

本指令用于设定快门的触发模式，其中PWM输出信号对应于继电器控制则为为了选择合适的触发方式，请您输入具体数字以反映您的需求，并参照以下示例使用伺服触发功能。

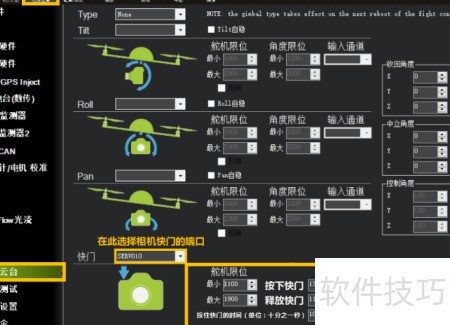

在右侧是快门控制选项，第一项设置为按下快门时的数值，第二项则是释放快门时的设定。此设置由相机信号转换硬件决定，根据设备不同取值也会有所不同，但对伺服信号没有影响。
