汽车ECU调校详解

内容虽短，但望大家耐心阅读，助力ECU调校之路更顺畅。

- 汽车发动机控制单元，英文简称ECU，用于管理引擎运行状态。

- 它是一种协调内燃机各部件有序运行的电子控制系统。

- 早期汽车中，最基础的ECU模块仅用于控制每个发动机工作循环的燃油喷射量。

- 现代汽车的高级发动机控制器愈发智能化，具备多线程处理能力。

- 现代电控单元可精准调控喷油比例、进气量、点火时机、点火角度及可变气门正时。

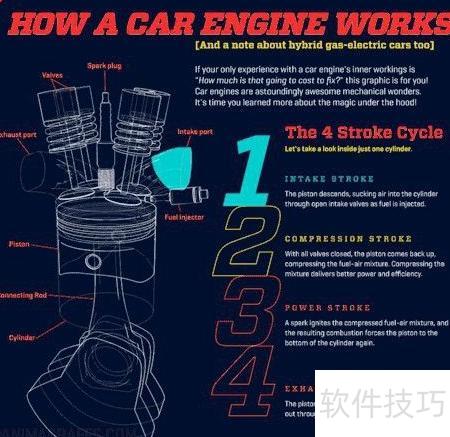

- 动图直观展示发动机运转过程。

- 蓝色代表空气，灰色是废气，引擎通过爆炸产生的动力推动发动机运转。

- 出厂车辆严格遵循各国排放标准，原厂精准控制排放比例。

- 废气减少意味着燃烧减弱，动力随之降低。

轮式推进系统提供的动力，加上ECU对各组件的精确控制，共同确保车辆高效行驶。

- 例如，保障我们安全的气囊系统，也由ECU模块进行控制。

- 编写ECU逻辑时，只需开启对应模块与协议即可完成操作。

- 通常情况下，安全气囊等关键部件的模块协议不予公开。

发动机控制器通过传感器监控性能，精确调整喷油时间和点火时间。

主要包含进气压感器、节气门位觉、进气温感器、氧传感器，以及其他类型传感器。

进气压力传感器的主要作用是监测节气门后方的歧管内绝对压力情况。它通过感知发动机转速与负荷的变化，准确检测歧管内的压力波动，并将这些变化转化为电压信号传递给发动机控制单元。根据这个电压信号的高低，发动机控制单元可以精确调整喷油量，从而确保在不同工况下发动机获得最佳的燃油供给，实现高效稳定运行。

节气门位置传感器监测节气门的开启程度并提供发动机负荷信息。油门踏板是控制节气门的关键部件，用户踩得越深，节气门开度越大，进气量随之增加。这与人在剧烈运动时需要加快呼吸类似，发动机也需要更多空气来提升输出功率，实现动力增强的效果。

随着控制系统的引入（例如PID控制器），传统的固定参数变为动态可调。在发动机控制器出现之前，气缸内的燃油喷射量依赖于化油器或喷油泵的设定。如今，这些参数可以通过电子调控实现精确调整。

- 控制空气与燃料的混合比例，确保发动机燃烧效率最优。

空燃比是可燃气体中空气与燃料的质量比例，用A/F表示，其中A代表空气，F代表燃料。它是发动机运行过程中的重要参数之一，直接影响燃烧效率和动力输出。车辆在怠速状态下，空气和燃油均较少；而行驶时，两者供应相应增加。

空燃比是引擎动力输出、燃油经济性和排放标准的关键指标。在化油器发动机中，尽管设有多个部件适应不同工况的需求，但受限于机械控制方式，难以实现快速精准的调节。如今，大多数现代汽车普遍采用电子控制燃油喷射系统（ECI）。ECU依据来自多个传感器的实时数据，精确计算所需的燃料量，并控制喷油器进行相应的喷射，从而高效、精确地管理空燃比，提升整体性能与环境保护水平。

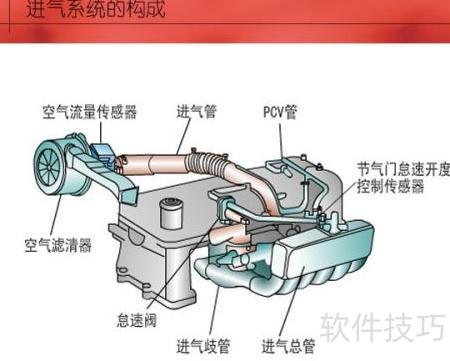

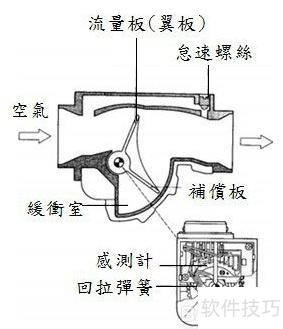

空气流量传感器会将进气流转变成电信号，并传输给发动机控制器，成为计算燃料供应的重要因素之一。

总管绝对压力传感器（APS），用于评估油门踏板被按下时节气门的开启程度，精确计算出发动机需提供的功率，以实现瞬时和线性的动力反应，确保平稳操作。

发动机转速传感器监测曲轴旋转速度，确保精确的燃油供应和点火时机。

曲轴位置传感器负责确定各气缸的压缩上止点，并精确调整喷油与点火时间，在顺序喷射系统中还提供识别气缸的信息。

- 氧传感器用于检测发动机尾气中的氧气浓度，为空燃比闭环控制提供关键反馈信号。

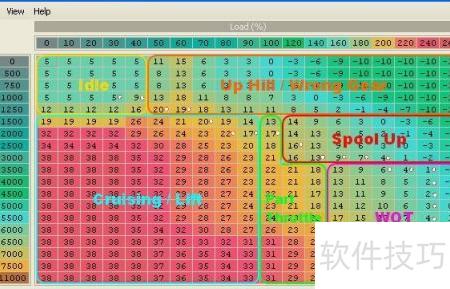

- 每个电子控制单元均会存储一张类似点火提前角映射的数据表格。

在传感器捕捉到发动机转速和进气歧管绝对压力后，系统会计算所需的点火提前量。通过适时提前点火，混合燃料能更充分燃烧，提升燃烧效率，增强动力输出并改善燃油经济性，减少有害排放，确保发动机在不同工况下稳定高效运行。

点火提前角指的是活塞从上止点前开始进行点火的动作时间，常用曲轴转角来表示。此角度是为提高燃烧效果和提升引擎动力而设定的参数。

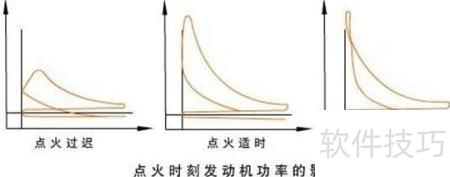

机械点火是通过旋转分电器来调整和锁定的，而电子点火则是由程序控制，并不能进行手动调节。点火过早会导致爆燃，过晚则可能引起爆震、发动机过热以及减少机械效率。

最佳点火提前角对于发动机的性能至关重要。过早的点火会导致动力响应延迟，而过晚的点火可能会影响低速表现的可靠性。通过对电子控制系统（ECU）进行个性化调校，可以根据驾驶习惯调整点火时机，以实现动力输出的最佳平衡。

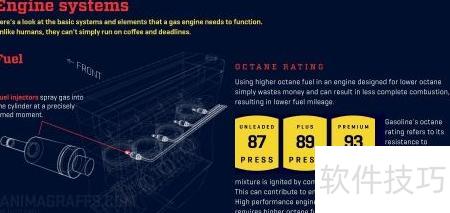

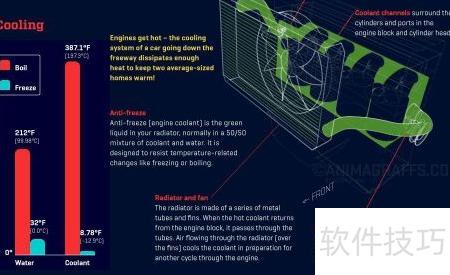

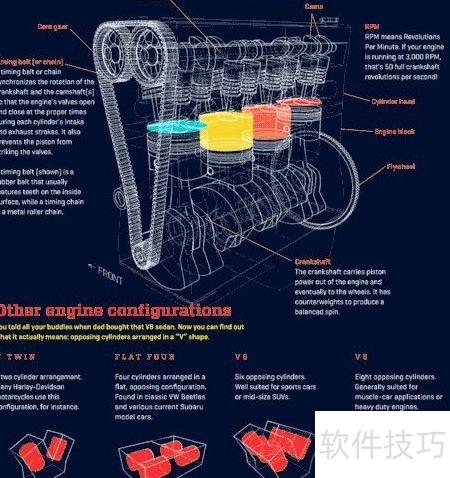

通过展示其他系统的动态图，希望能帮助大家更清晰地理解和掌握引擎的工作原理，促进学习和应用。
