电路板常见问题解答

电路板：印刷线路板或印刷电路板电路板又称印刷线路板或印刷电路板，英文简称PCB。根据层数不同，可分为单层板、双层板和多层板三大类。我国在该领域的科研机构相对较少，但关于印刷电路板缺陷的自动光学检测技术仍处于初步发展阶段。 六问六答：相关知识补充针对读者提出的问题与基础知识进行整理，并欢迎读者参与补充和完善，共同促进技术交流与进步。 一博科技：电路板研究信息来源以下是电路板行业最新动态、研究报告和市场趋势分析等一手资源。如果你有任何问题，请随时提问！

在导线的实际应用中，电阻值虽小却无法避免，因为其受到材质、长度及截面积的影响难以准确预测。尽管某些电阻特性表现良好，但仍需考虑整体性能的一致性和稳定性。

不同的情况下。你可能指的是导线或印制电路板上的电子线路。由于室温超导目前尚未实现，任何金属导线都会展现出低电阻性，并且会同时具备电阻、电容和电感的特性，因此在设计中需要考虑其对电路的影响。

- 在小信号电路中，即使很短的铜线，其电阻也可能影响精度，不可忽视。

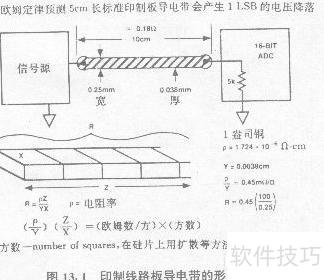

考虑一个输入阻抗为Ω的ADC，其信号通过一段长米、宽米、厚米的典型印制电路板导线连接。该导线在常温下的电阻约为，与Ω乘以的负方相近。在此情况下，此电阻值将引入约最低有效位的增益误差，影响转换精度。

导电带过宽与印制板背面金属层形成的电容通常不大可能影响电路稳定性。尽管由导电带构成的寄生电容在高频或低频电路中可能会引发寄生振荡，需要注意的是，实际是否构成问题需要进行估算。如果电路工作状态稳定，较宽的导线产生的较大电容一般不会对信号产生明显干扰。然而，若因为电容过大导致信号延迟或耦合问题，则可通过移除部分接地平面的方式减小导电带对地的等效电容，从而改善电路性能。具体处理措施可参考相关布局示意图。

- 接地平面是电路中的参考电位层。

如果将印制线路板的一层或多层结构中的某一层的铜箔全部用于接地，则称为接地平面。地线布局应尽量降低电阻与电感，以减少干扰。采用接地平面可显著减小接地噪声的影响，并能发挥电磁屏蔽和辅助散热的功能，提升系统稳定性与抗干扰能力，是电路设计中常用的优化手段之一。

- 接地平面的实现对制造厂家来说是否具有较大难度？

前该问题开始显现，现在由于印制电路板的改进和焊接技术的提升，制作屏蔽层已经成为常见的步骤。

采用接地平面可以显著减少地噪声，但有时仍会出现局部电流耦合、高频干扰和不合理的布局导致的残余噪音问题，这些情况难以完全避免。

示的另一种基本接地噪声系统电路。尽管包含了一个接地平面，但仍存在一定的电阻和电感。当外部电流较强时，可能会在该接地平面上产生电压降，进而干扰到高精度信号的工作状态。为减轻这种影响，可以通过优化印制电路板的设计来避免大电流路径经过敏感区域。在特定情况下，可以在接地平面上设置断口或开槽，并引导大电流绕过关键区域，但这种方式可能导致信号回流路径的改变，增加环路面积，从而引发新的干扰风险。因此，在设计和应用时应谨慎考虑和评估。

- 如何测量接地平面上的电压降？

通常可以通过测量获取电压降，也可以依据接地平面材料的电阻率进行估算。例如，司铜大约是Ω/方。但计算过程可能较为复杂。在直流至低频段（Hz以内），可以使用仪表放大器，如AMP-AD行精确测量。具体连接方式如下图所示，这种方法能够有效捕捉微小电压变化，提高测量准确性。

- 测试方法需注意准确性、可重复性及操作规范。

交变磁场在探头引线中产生感应电压，可通过短路探头并连接至地电阻（提供偏置电流路径）进行验证，并通过示波器观察交流信号。此时显示的交流电压就是感应所导致的结果。调整引线布局或屏蔽磁场可以有效降低干扰。同时，确保放大器的地端与系统地可靠连接是必要的，否则会缺少偏流回路，使放大器无法正常工作。接地方式应合理设计，避免对被测电路本身的电流分布产生影响，从而保证测量结果的准确性与稳定性。
